Guide de Chantier CMMTQ • Code de Construction du Québec (Chapitre III Plomberie)
Manuel d'installation certifié ThermoDrain® (Séries TDX, TD & TDH)
Ce protocole d'installation détaille les exigences d'aplomb, les tolérances de raccordement gravitaire, les raccords d'eau potable d'usine et les méthodes d'essai sous pression pour garantir une inspection RBQ sans réserve et une efficacité thermique maximale.
Fiches techniques fabricant associées :
Fiche Série TDX (3 po solvant) →
Fiche Série TD (4 po No-Hub) →
Fiche Série TDH (Cuivre nu) →
Les 3 impératifs de conformité thermique et sanitaire
1. Verticalité Absolue
ThermoDrain est un échangeur à film tombant gravitaire. L'eau usée doit s'écouler uniformément sur 360° le long de la paroi interne en cuivre. Une inclinaison supérieure à 5° par rapport à la verticale force l'eau à couler en filet sur un seul côté, ce qui divise par trois le transfert thermique.
2. Raccordement à Contre-Courant
L'eau usée descend de haut en bas par gravité. L'eau potable froide doit obligatoirement entrer par le raccord inférieur et ressortir réchauffée par le raccord supérieur. Un branchement à co-courant (eau froide entrant par le haut) réduit l'efficacité de récupération de plus de 40 %.
3. Évent d'Air Libre Visible (CSA B55.2)
La zone de purge d'air de la double paroi sanitaire ne doit jamais être recouverte d'isolant injecté, d'adhésif ou de ruban d'étanchéité. Cette ouverture de sécurité permet de visualiser tout suintement en cas de bris physique et protège le réseau d'eau potable de tout refoulement.
Procédure d'installation standard pas à pas
1
Sélection de l'emplacement et vérification des dégagements
Repérez la colonne de chute principale recevant l'évacuation des douches de l'étage. L'unité doit être positionnée en aval des raccordements de douches, idéalement au sous-sol ou en vide sanitaire, avant le coude de sortie vers le collecteur principal.
| Modèle | Longueur de l'unité | Coupe de tuyau requise | Dégagement vertical libre nécessaire |
|---|---|---|---|
| TDX3240B (Compact) | 24 po (610 mm) | 18,5 po (470 mm) | 28 po (711 mm) minimum |
| TDX3350 (Standard) | 35 po (889 mm) | 29,5 po (749 mm) | 39 po (991 mm) minimum |
| TDX3615 (Performance) | 61,5 po (1562 mm) | 56,0 po (1422 mm) | 66 po (1676 mm) minimum |
| TD442 (Multilogements 4 po) | 42 po (1067 mm) | 42,0 po (1067 mm) | 48 po (1219 mm) minimum |
2
Découpe et préparation de la tuyauterie d'évacuation
1. Fixez solidement la colonne de chute existante au-dessus du point de coupe à l'aide d'un collier de serrage ou d'un support de colonne pour éviter tout affaissement vertical.
2. Effectuez une coupe nette et d'équerre à l'aide d'un coupe-tube ou d'une scie à denture fine.
3. Ébavurez impérativement l'intérieur et l'extérieur des coupes de tuyaux ABS ou PVC. La présence de copeaux ou de bavures favorise l'accumulation de résidus et perturbe le film d'écoulement régulier.
3
Raccordement de la colonne d'égout
Série TDX (Collage Solvant Direct 3 po) :
Les embouts intégrés de la série TDX acceptent directement la colle solvant de plomberie standard. Utilisez de la colle ABS jaune (sur tuyau ABS) ou du ciment solvant PVC avec apprêt violet (sur tuyau PVC). Emboîtez à fond avec un quart de tour. Aucun raccord mécanique n'est nécessaire.
Série TD4XX & TDH (Raccords Mécaniques No-Hub) :
Utilisez des accouplements mécaniques blindés certifiés CSA avec manchon en acier inoxydable (type Fernco Proflex ou Husky). Ne jamais utiliser de manchons flexibles non blindés en caoutchouc simple (souples) sur une colonne de chute verticale selon les exigences RBQ.
Validation de niveau : Vérifiez avec un niveau d'au moins 24 po sur deux côtés à 90° que le ThermoDrain est rigoureusement d'aplomb avant le séchage complet de la colle ou le serrage final des colliers au couple recommandé (60 po-lb).
4
Raccordement du circuit d'eau potable
La série TDX est livrée avec des raccords d'entrée et de sortie d'eau froide en PEX 3/4 po certifiés d'usine (compatibles avec anneaux de cuivre à sertir ASTM F1807 ou bagues d'expansion PEX-a ASTM F1960) :
Entrée Inférieure (Eau froide de réseau) :
Branchez l'eau froide municipale venant de l'entrée principale ou d'une dérivation 3/4 po au port inférieur du ThermoDrain.
Sortie Supérieure (Eau préchauffée 21–27 °C) :
Acheminez l'eau sortant au port supérieur vers l'entrée froide du chauffe-eau (Méthode A) ou vers le chauffe-eau et le côté froid de la douche (Méthode B).
5
Test d'étanchéité sous pression et mise en service
1. Essai du réseau d'évacuation : Soumettez la colonne de drainage à l'essai d'étanchéité réglementaire du Code de plomberie (essai à l'eau avec colonne de 3 mètres ou essai pneumatique à 35 kPa / 5 psi).
2. Essai du circuit potable : Ouvrez l'alimentation d'eau potable et purgez l'air des serpentins. Soumettez le circuit d'eau froide à la pression de service normale ou à l'essai sous pression d'air prescrit (minimum 100 psi pour tuyauterie PEX/cuivre).
3. Vérification visuelle : Inspectez l'anneau de purge d'air à double paroi situé entre le cylindre de drainage et les serpentins. Aucune goutte d'eau ne doit y apparaître.

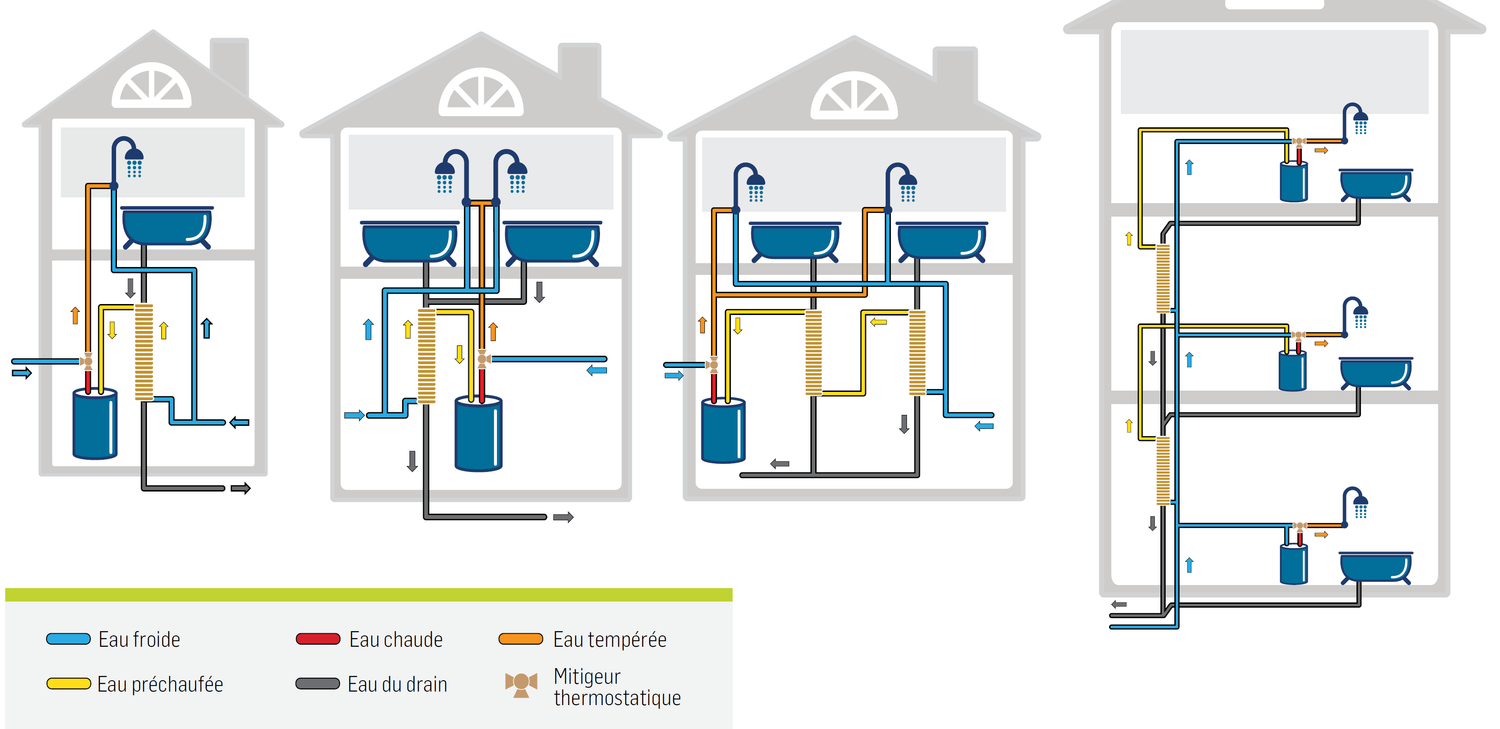

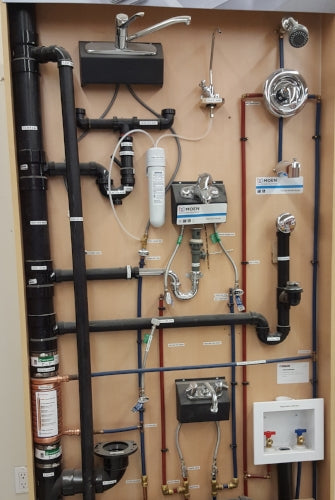

Schémas de raccordement du réseau potable
Choisissez la méthode de distribution hydraulique adaptée à votre type de chantier :
Configuration A • Remplacement Rapide
Préchauffage du chauffe-eau seul
L'eau préchauffée est dirigée uniquement vers l'entrée d'eau froide du réservoir d'eau chaude. Le robinet de douche reçoit son eau froide directement du réseau municipal.
- Idéal pour remplacements de chauffe-eau d'urgence et rénovations légères
- Temps d'exécution moyen : 45 minutes
- Aucun accès requis à la plomberie des étages supérieurs
Configuration B • Rendement Maximal (Équilibré)
Débit équilibré (Chauffe-eau + valve de douche)
L'eau préchauffée sortant du ThermoDrain alimente à la fois le chauffe-eau et le côté froid de la valve de douche. Le mitigeur thermostatique utilise moins d'eau chaude du réservoir pour maintenir la consigne.
- Standard obligatoire pour modélisation Novoclimat et maisons haute performance
- Double la durée continue disponible de réserve d'eau chaude
- Recommandé pour constructions neuves où les murs sont ouverts
Aide-mémoire d'inspection pour maîtres mécaniciens (RBQ / CMMTQ)
- L'échangeur est positionné à la verticale (± 5° maximum vérifié au niveau).
- Le sens de circulation hydraulique est respecté (eau usée descendante, eau potable montante).
- Les tuyaux de drainage sont adéquatement supportés par des colliers rigides au-dessus et en-dessous de l'unité.
- Pour la série TDX, les joints ABS ou PVC sont collés au solvant régulier sans tension mécanique.
- Pour la série 4 po, des raccords mécaniques blindés no-hub avec chemise inox ont été utilisés.
- L'évent de sécurité de la double paroi (CSA B55.2) est à l'air libre et totalement dégagé.
- La tuyauterie d'eau potable est testée sous pression et sans suintement.
